Mesin Pengujian Tegangan Sejagat Mesin Pengujian Tegangan Kekuatan Perindustrian
Penerangan

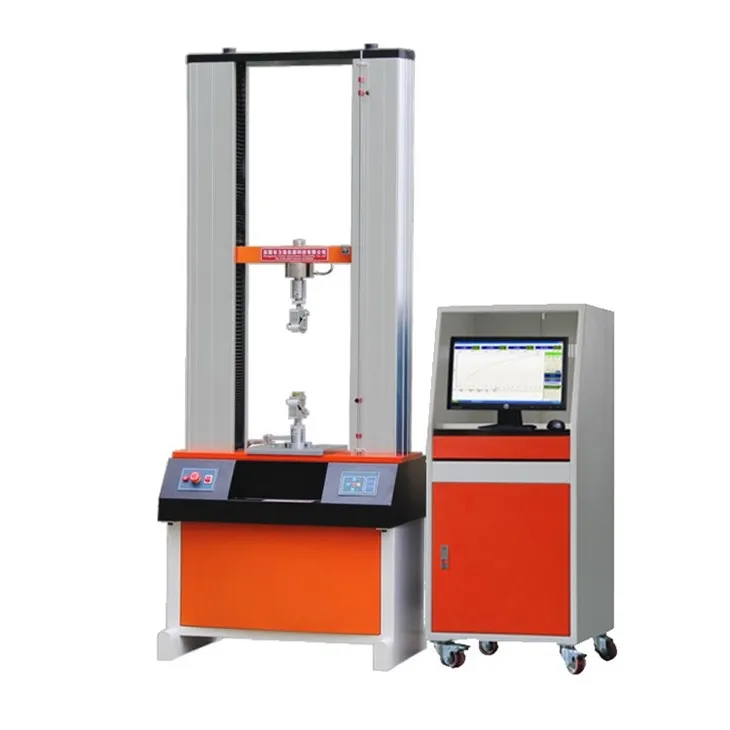

Mesin ujian universal ialah mesin ujian bahan yang mengintegrasikan tegangan, lenturan, mampatan, ricih, kekakuan gelang dan fungsi lain. Ia digunakan terutamanya untuk menguji sifat mekanikal bahan logam dan bukan logam. Ia adalah pilihan ideal untuk perusahaan perindustrian dan perlombongan, unit penyelidikan saintifik, kolej dan universiti, dan peralatan ujian kejuruteraan Ideal untuk jabatan seperti stesen penyeliaan kualiti.
Mesin ujian universal ialah mesin ujian mekanikal yang boleh melakukan pelbagai ujian berbeza seperti ketegangan, mampatan, lenturan dan kilasan. Yang paling biasa ialah jenis ayunan tuil dan jenis ayunan hidraulik.
Permohonan
Pengiraan mesin ujian universal digunakan secara meluas dalam bidang mesin ujian. Bidang aplikasi utamanya termasuk: ujian bahan, ujian mekanikal, ujian pembinaan, ujian geologi, ujian aeroangkasa, dll.
Dalam bidang ujian bahan, pengiraan mesin ujian universal boleh digunakan untuk menguji kekuatan, keliatan, kekerasan, dan lain-lain bahan;
Dalam bidang ujian mekanikal, pengiraan mesin ujian universal boleh digunakan untuk menguji rintangan keletihan, kekuatan kilasan, dan lain-lain bahagian mekanikal;
Dalam bidang ujian pembinaan, mesin ujian universal boleh digunakan untuk menguji kekuatan mampatan, kekuatan tegangan, dan lain-lain bahan binaan;
Dalam bidang ujian geologi, pengiraan mesin ujian universal boleh digunakan untuk menguji kestabilan tanah, kapasiti beban, dsb.;
Dalam bidang ujian aeroangkasa, mesin ujian universal boleh digunakan untuk menguji sifat mekanikal peranti aeroangkasa.
2.Ciri-ciri
Mudah dikendalikan: Antara muka operasi pengiraan mesin ujian universal adalah mudah dan mudah difahami. Pengguna hanya memerlukan operasi mudah untuk melengkapkan langkah pengumpulan, pemprosesan dan analisis data.
Kelajuan pantas: Pengiraan mesin ujian universal boleh memproses data ujian secara automatik, dengan itu meningkatkan kelajuan pemprosesan data dan mengurangkan masa ujian.
Data yang tepat: Pengiraan mesin ujian universal boleh menapis dan melicinkan data ujian untuk mendapatkan keputusan ujian yang lebih tepat.
Sokongan pelbagai fungsi: Pengiraan mesin ujian universal boleh menyokong pelbagai mesin ujian, menjadikan julat aplikasinya lebih luas.
Visualisasi data: Pengiraan mesin ujian universal boleh memaparkan keputusan ujian melalui carta, membolehkan pengguna memahami data ujian dan keputusan dengan lebih intuitif.
Parameter teknikal:
|
Model |
BT-300B |
BT-600B |
BT-1000B |
|
|
|
Daya ujian maksimum (kN) |
300 |
600 |
1000 |
|
|
|
Tahap ketepatan |
1 |
||||
|
Kaedah pengumpulan |
Penderia beban bercakap |
||||
|
Lejang omboh(mm) |
200 |
||||
|
Kaedah pengapit |
Hidraulik |
||||
|
Kaedah kawalan ujian |
Kawalan servo mikrokomputer |
||||
|
Ruang ujian mampatan (mm) |
600 |
||||
|
Ruang ujian tegangan (mm) |
700 |
||||
|
Jumlah kuasa(kW) |
1.5 |
||||
|
Plat mampatan(mm) |
Φ148 |
Φ198 |
Φ225 |
|
|
|
Julat pengapit sampel bulat(mm) |
Φ10-30 |
Φ13-40 |
Φ13-40 |
|
|
|
Julat pengapit sampel rata (mm) |
0-10 |
0-15 |
0-20 |
|
|
|
Rentang fulkrum lentur (mm) |
50-300 |
||||
|
Diameter jantung / batang lentur (mm) |
50/50 |
||||
|
Bilangan lajur (skru) |
6 lajur |
||||
|
Dimensi kerangka utama(mm) |
810*560*1910 |
880*570*2050 |
940*640*2250 |
|
|
|
Berat hos (kg) |
≈1620 |
≈2000 |
≈2600 |
|
|
|
Saiz kabinet kawalan(mm) |
1010*640*840 |
||||
|
Kawal berat kabinet(kg) |
150 |
||||
|
Model |
Mesin ujian papan tiruan |
|
Beban maksimum |
500N,1KN,2KN |
|
Gred tepat |
1 gred /0.5 gred |
|
Julat pengukuran yang berkesan |
{{0}}.2%~100%(1gred)/0.4%~100%(0.5 gred) |
|
Mengukur ketepatan |
nilai ±1%/ nilai±0.5% |
|
Resolusi penguji |
Beban maksimum 1/200000, tetapkan resolusi |
|
Penderia beban |
Konfigurasi asas:sensor(beban maksimum): satu Konfigurasi lanjutan:boleh menambah lebih banyak penderia |
|
Ruang tegangan yang berkesan |
1000,1200,1400mm (boleh dinaikkan ketinggian mengikut keperluan pelanggan) |
|
Lebar ujian yang berkesan |
300mm |
|
Julat kelajuan ujian |
0.001~500mm/MIN |
|
Ketepatan ukuran anjakan |
Toleransi: ±{{0}}.5%/ toleransi: ±0.2% |
|
keselamatan |
Perlindungan had elektronik |
|
Menguji peranti bergerak platform |
Cepat / perlahan dua kelajuan untuk dikawal, boleh berjoging |
|
Kembalikan semula |
Operasi manual atau automatik, Selepas ujian, seterika bergerak kembali ke kedudukan awal dengan kelajuan tertinggi dengan operasi manual atau automatik |
|
Perlindungan beban berlebihan |
Lebihan beban 10%, perlindungan automatik |
|
lekapan |
Satu set lekapan tegangan |
|
Saiz mesin |
650×360×2100mmm (panjang*lebar*tinggi)(termasuk ketinggian meja operasi) |
|
Sistem kuasa |
Motor Servo AC Panasonic + Pemandu |
|
Bekalan kuasa |
220V, 50HZ |
|
Kuasa |
0.4KW(bergantung pada permintaan daya yang berbeza, menggunakan motor yang berbeza) |
|
Berat mesin |
(kira-kira)260 Kg |
3. Parameter Teknikal
|
Model |
10kN |
20kN |
30kN |
50kN |
100kN |
|
Kapasiti/ Daya beban
|
10kn |
20kn |
30kn |
50kn |
100kn |
|
Ketepatan muatan |
Kelas 1 (kelas 0.5 pilihan) |
||||
|
Julat muatan |
1% - 100% FS (0.4% - 100% FS pilihan) |
||||
|
Menguji Kelajuan |
0.001 - 1000 mm/MIN |
||||
|
Perjalanan kepala silang |
1000mm |
1000mm |
1000mm |
1000mm |
1000mm |
|
Ruang tegangan yang berkesan |
700mm |
700mm |
700mm |
700 mm |
700mm |
|
Lebar ujian yang berkesan |
400mm |
400mm |
450mm |
450 mm |
500mm |
|
Resolusi Muatan |
1/300000 |
||||
|
Julat Ukur Ubah Bentuk |
1%~100% FS |
||||
|
Ketepatan ubah bentuk |
Kurang daripada atau sama dengan ±0.5% |
||||
|
Bekalan Kuasa |
AC 220V±10%, 50Hz (boleh disesuaikan mengikut permintaan pelanggan) |
||||
